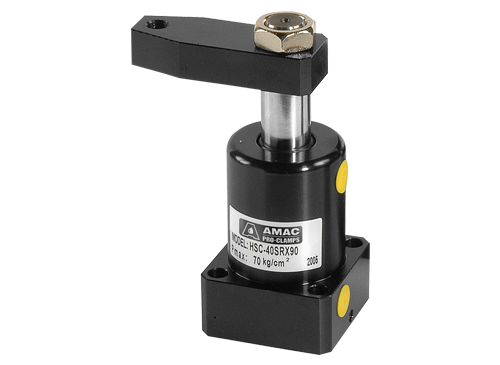

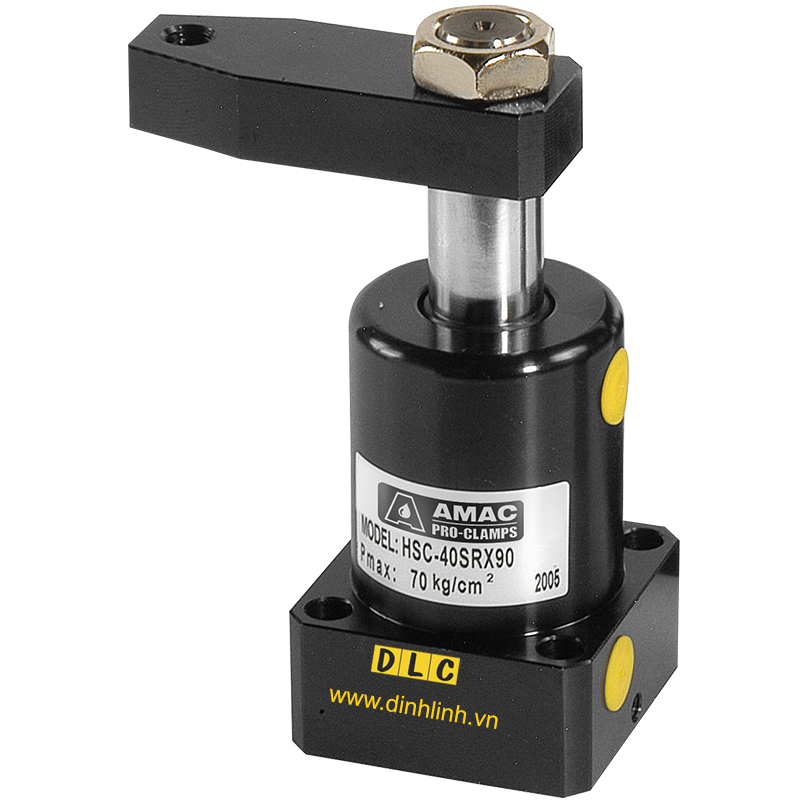

• Bore: ø25 ~ ø63 mm • Pmax: 100 Kg / cm²
• Sản phẩm lý tưởng để sản xuất hàng loạt trên máy chuyên dụng và đồ gá trên trung tâm gia công. Nó sẽ nâng cấp đáng kể hiệu quả sản xuất.
• Khi xi lanh thủy lực hoạt động, và piston di chuyển xuống, tay kẹp sẽ xoay theo một góc định mức. Sau đó, nó hạ thấp xuống cho đến khi phôi được kẹp chặt.
• Để tránh chuyển động quá nhanh, nên sử dụng van điều chỉnh lưu lượng để kết nối với xi lanh kẹp xoay thủy lực. Không kẹp phôi khi thước kẹp đang xoay để tránh làm hỏng thùng xi lanh và các bộ phận bên trong.
• Khi cần tăng chiều dài của tay kẹp, hãy đảm bảo không vượt quá 1,5 lần chiều dài ban đầu.
• Thân xi lanh được sản xuất từ thép cacbon kết cấu. Bề mặt được xử lý đặc biệt để có độ nhẵn tối đa trên bề mặt bên trong và tuổi thọ lâu dài.
| Bore of cylindermm |
ø25 |
ø32 |
ø40 |
ø50 |
ø63 |
| Piston rod diametermm |
ø18 |
ø20 |
ø22.4 |
ø28 |
ø35 |
| Swing strokemm |
8 |
9 |
9 |
11 |
11 |
| Clamping stroke (std/extension)mm |
14 |
17 / 32 |
17 / 32 |
19 / 36 |
19 / 36 |
| Pressure area(pull/push)mm |
2.37 / 4.91 |
4.9 / 8.04 |
8.63 / 12.57 |
13.47 / 19.63 |
21.55 / 31.17 |
| Theoretical clamping6 Kg/cm² |
71 |
147 |
259 |
404 |
647 |
| Fluid |
Filtered air |
| Max operation pressure |
100 Kg/cm² |
| Operation pressure range |
5-7 Kg/cm² |
| Rotating direction |
R:Turn right/ L:Turn left/ N: 0˚ No swing |
| Rotating angle |
Standard angle 90˚, Optional angle 45˚, 60˚ |
| Acting type |
Double acting |

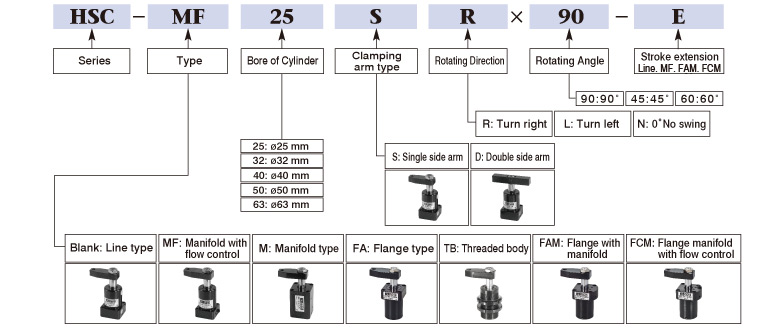

Mã đặt hàng
