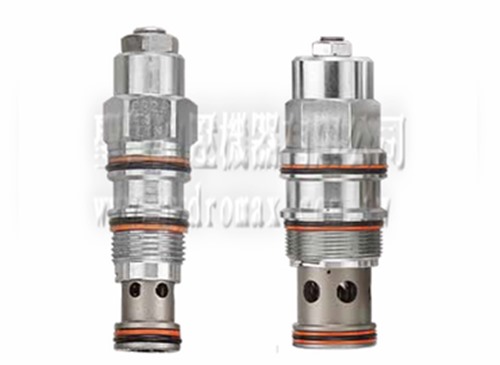

Van cân bằng (Counterbalance Cartridge)cung cấp một số chức năng sau:
· Dòng chảy tự do theo một hướng.
· Giữ tải không rò rỉ.
· Bảo vệ chống sự cố đường dây thủy lực.
· Bảo vệ chống sốc áp suất do ngoại lực hoặc tải quá tải gây ra
· Điều khiển chuyển động không có lỗ hổng để khớp tốc độ với lưu lượng bơm khi tải có thể gây mất kiểm soát bộ truyền động (xi lanh hoặc động cơ).
· Điều khiển chuyển động trơn tru, điều biến khi van định hướng đóng đột ngột.
Van cân bằng sẽ tích cực giữ một tải áp suất và sẽ kiểm soát chuyển động của tải dựa trên về ứng dụng của một tín hiệu áp lực để cảng hoa tiêu. van đối trọng có sẵn dưới dạng hộp mực riêng lẻ hoặc hộp mực tiêu chuẩn trong thân máy (CIB) gói
Một ứng dụng mạch điển hình cho một van đối trọng chứa một máy bơm, van điều khiển hướng, và một thiết bị truyền động. Không có van đối trọng, tải sẽ trôi xuống do rò rỉ ống chỉ nếu van điều khiển hướng được đặt ở giữa với tải được nâng lên. Ngoài ra còn có không có bảo vệ chống giảm tải trong trường hợp sự cố đường ống thủy lực.
Thêm bộ điều khiển van cân bằng chuyển động và cung cấp bảo vệ chống lại vòi hoặc ống bị hỏng. Trong mạch này, di chuyển van điều khiển hướng đến bên trái làm cho xi lanh mở rộng, tăng tải với dòng chảy tự do đi thông qua phần van kiểm tra của van đối trọng. Khi mà van điều khiển hướng được đặt ở giữa, van đối trọng sẽ ngăn chặn rò rỉ và khóa tải ở vị trí. Di chuyển van điều khiển hướng đến bên phải gửi lưu lượng/áp suất đến thanh cuối xi lanh. Áp lực này cũng hành động để thí điểm mở đối trọng van và cho phép tải được hạ xuống. Nếu tải làm cho xi lanh chạy ra khỏi máy bơm, thí điểm áp suất để van đối trọng sẽ giảm và van đối trọng sẽ điều chỉnh để phù hợp với tốc độ xi lanh để lưu lượng máy bơm.

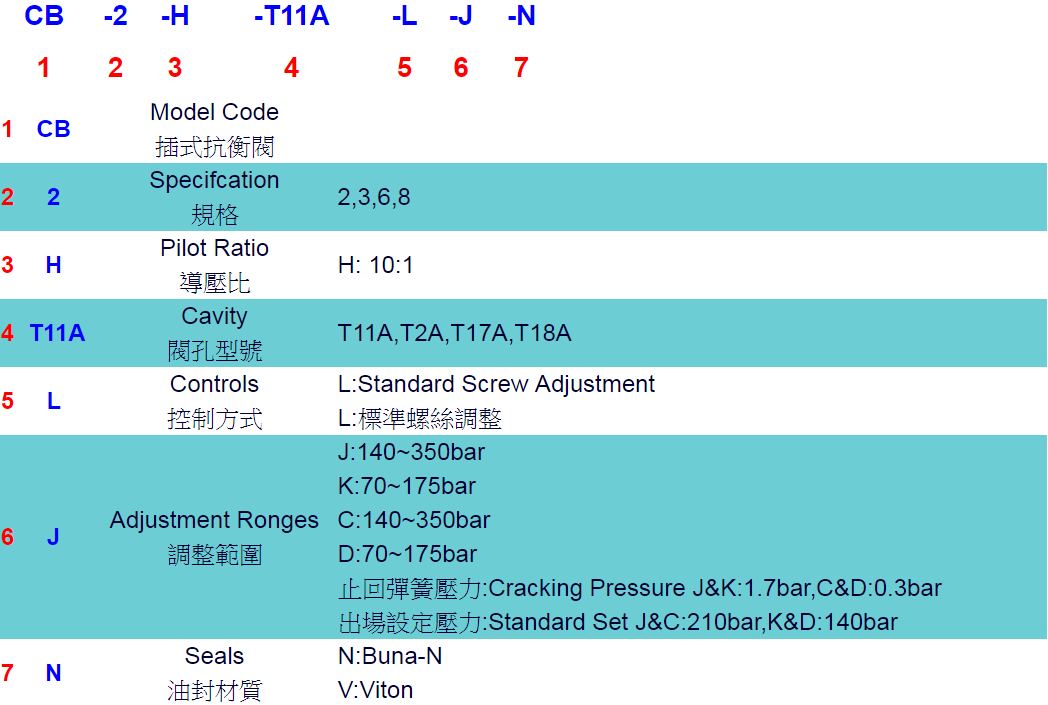

Ordering Code

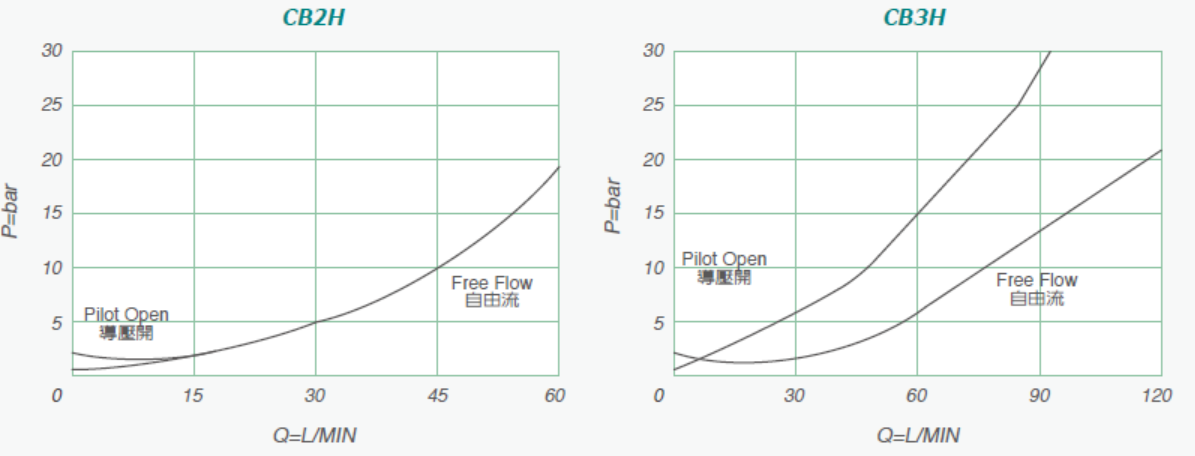

Typical Pressure Rise

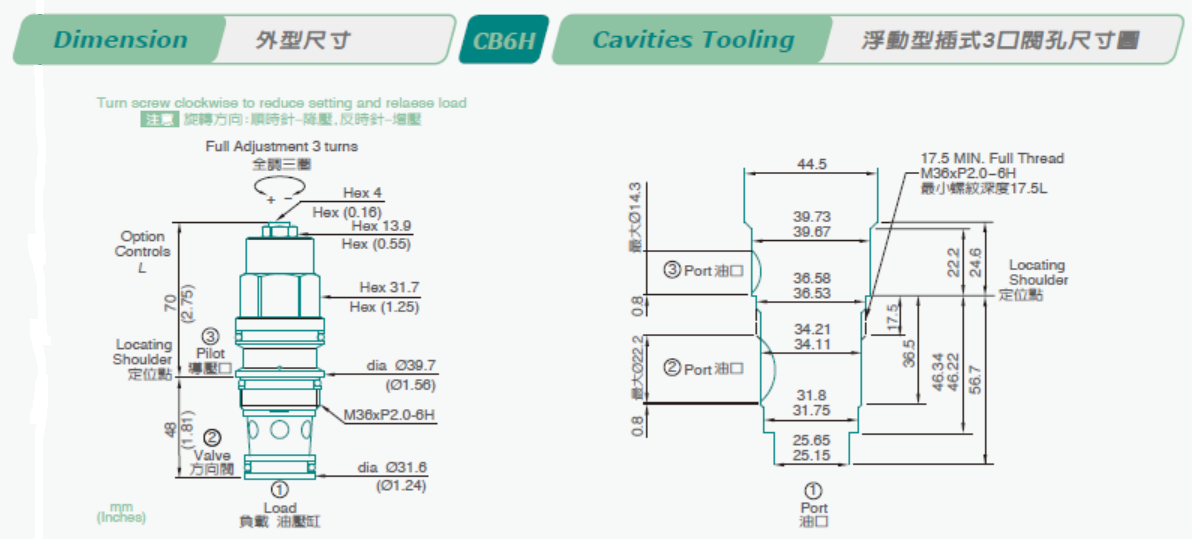

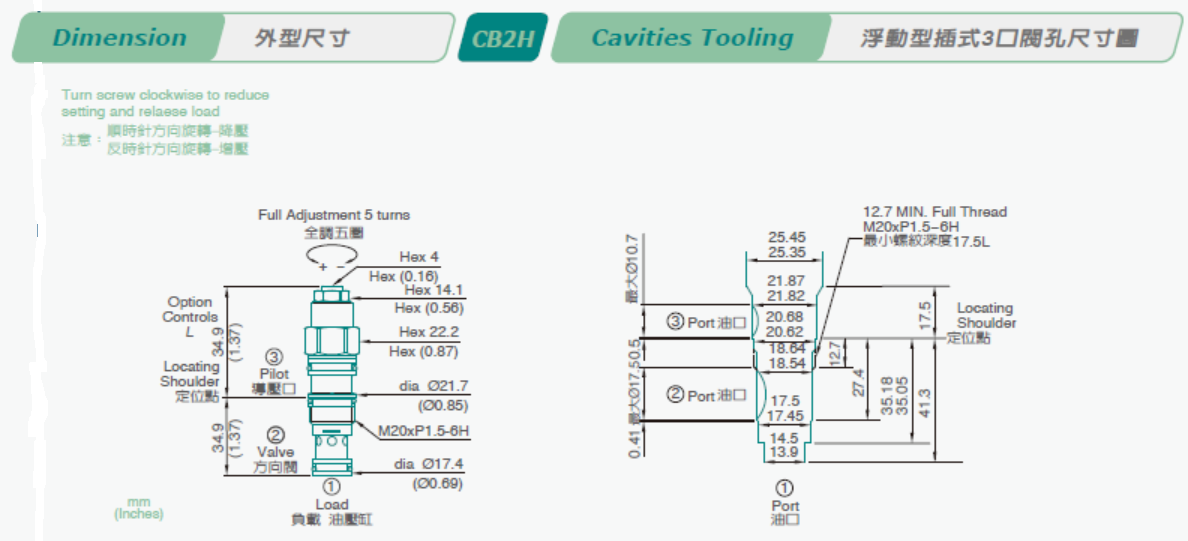

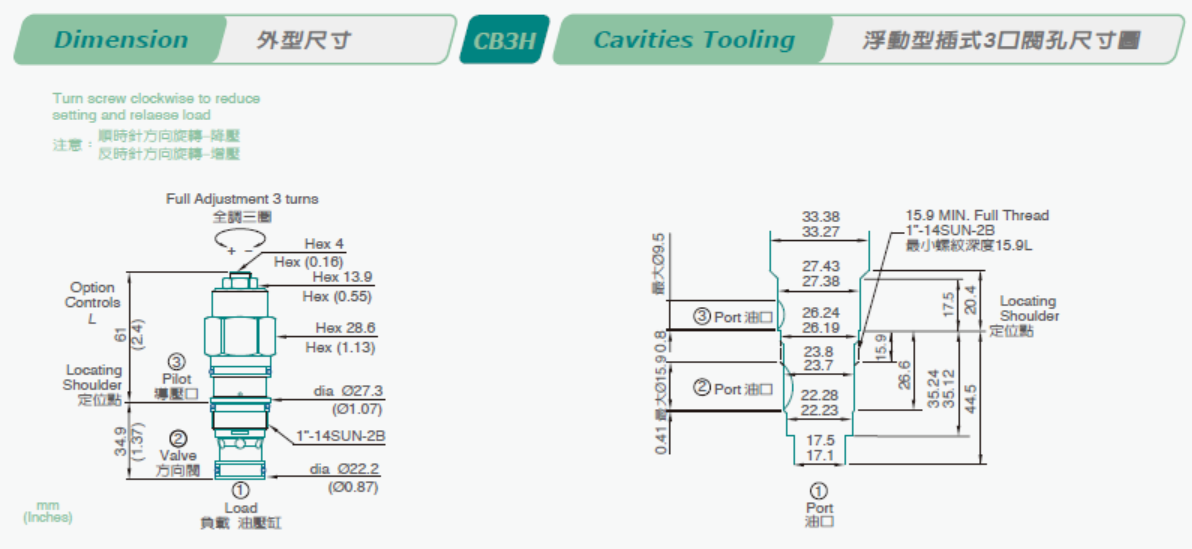

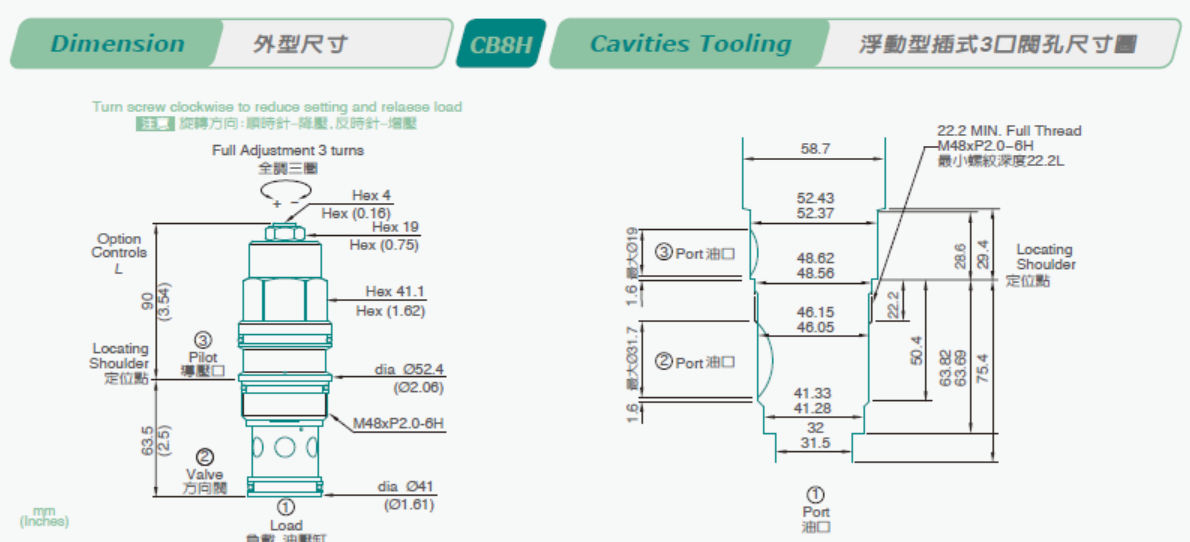

Dimension & Cavities Tooling
